    深圳行星减速机 塔吊专用行星减速机特点解析

    发布时间:2019-11-04 阅读量:

      行星减速机应用广泛,可用于各类门座式起重机、浮式起重机旋转机构、行走机构,广泛用于大、中、小型建筑施工现场,深受建筑业广大同仁的青睐和赞赏,现已被国内重工机械行业的多家领头单位所采用。

      由于产品输入转速较高,为保证热功率平衡,可采用油站润滑冷却。下面鹏辉小编来和大家介绍下行星减速机的特点。

      一、产品特点:

      1.结构合理

      2.通用性高

      3.性能可靠

      4.允许输入转速高

      5.体积小、重量轻

      6.减速比大

      二、使用范围

      汽车吊、建筑起重机和输送设备、货运和工作电梯、装载和转载起重机、船舶和甲板起重机、拖车、救险车、船厂和港口起重机、海上平台起重机、集装箱龙门吊、平板运输车、风力发电的偏航变桨机构。鹏辉行星减速机具有产量优势:标准零配件可节约成本,缩短交货时间,整个产品系列均采用可靠的设计,并且可以方便地提供机构备件。

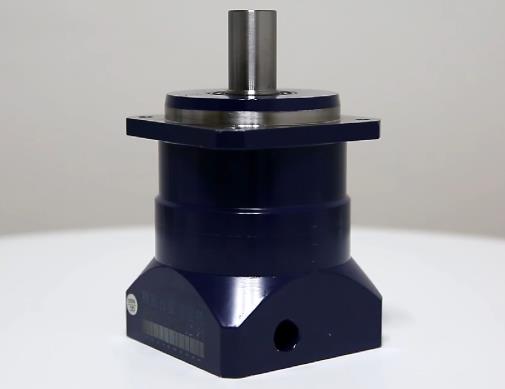

    深圳行星减速机

      三、规格和形式

      (1)三级同轴行星齿轮

      传动比46至148

      电动马达驱动

      长型轴出轴

      减速机通过扭力臂支撑固定

      输入轴与输出轴的旋转方向相同

      (2)回转机构

      输出扭矩1400到1550000Nm,传动比14到1007(其他传动比敬请垂询)。在计算输出扭矩时,注意加速、减速、风力及倾斜度。

      (3)设计标准

      负载分组L2,工况等级T5,对应的M5驱动组设计,工作环境温度+20℃。

      (4)齿轮啮合

      鹏辉凭借多年来在传动领域的积累,设计的最佳齿面,齿根受力状况及最小相对摩擦速度,外齿轮表面硬化处理并研磨;内齿轮调制、渗氮硬化。

      (5)润滑

      减速机的所有齿轮和滚动轴承均采用浸油润滑。输出轴轴承采用长效润滑脂,无需更换,润滑剂的更换周期和润滑剂的选用请咨询我们。油位可以通过油尺或者观察孔检查。

      (6)机械效率

      各级传动的机械效率为98%,输出轴轴承及密封圈的机械效率为99%。

      (7)轴承

      所有部件均采用滚动轴承支撑。行星轮采用滚针轴承或滚柱轴承。多数情况下调位滚柱轴承安装在输出轴壳体内,支撑小齿轮。

      (8)安装位置

      垂直方向。其他方向需要先申明。

      (9)密封

      输入端由径向轴密封圈和防尘圈密封,输出轴的密封采用

      a) 双层径向密封圈

      b) 输出轴壳体内加注润滑油脂

      c) 再加径向密封圈

      这样既可保证防止机油外漏,又可阻止油污或水进入。

      (10)驱动

      通过液压马达或电动机的输入轴实现驱动。

      (11)制动器

      设计精良的液压释放弹簧-多摩擦片制动器,使旋转体保持 静止,或在紧急情况下进行紧急制动。这个制动器不可作为工作制动器使用。

      释放压力 最小为15bar 最大为250bar

      制动压力 最大允许值为0.5bar

      需要更高制动压力时,请向我们咨询。

      (12)偏心距调整

      为了准确地调整输出轴齿轮与齿圈之间的齿隙,相对于输出齿轮轴与固定法兰,驱动轴可以是偏心的,

      偏心值 e=1.5-2.5

      (13)输出齿轮轴

      齿轮变位系数X=+0.5

      齿轮精度7级

      材料42CrMo4V硬化齿轮钢。调制处理至700-900N/mm2齿轮硬度HRC50-57。

      (14)工作环境

      允许油温-20℃至±70℃

      在恶劣情况下,如盐水、含盐分空气、尘土、泥浆、石击、过高的气压、强烈震动、强烈冲击、环境温度、腐蚀介质等等,请事先联系行星减速机厂家深圳鹏辉科技。
